Modul Jr Dmss Receiver Dijual 2.4g Remote Control Untuk XG6 XG7 XG8 XG11 XG14 Corona R8DM-SB

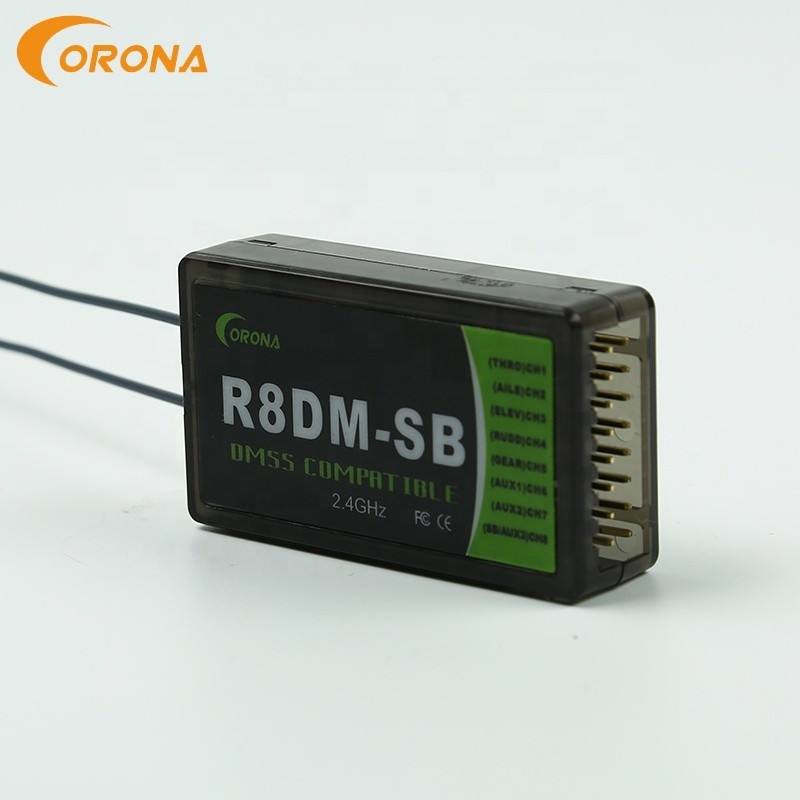

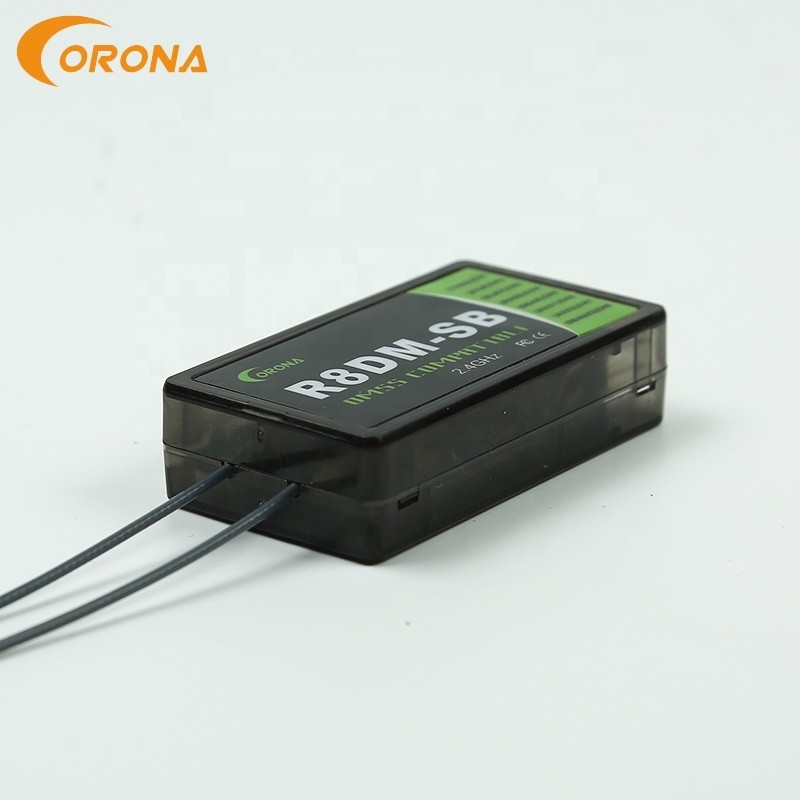

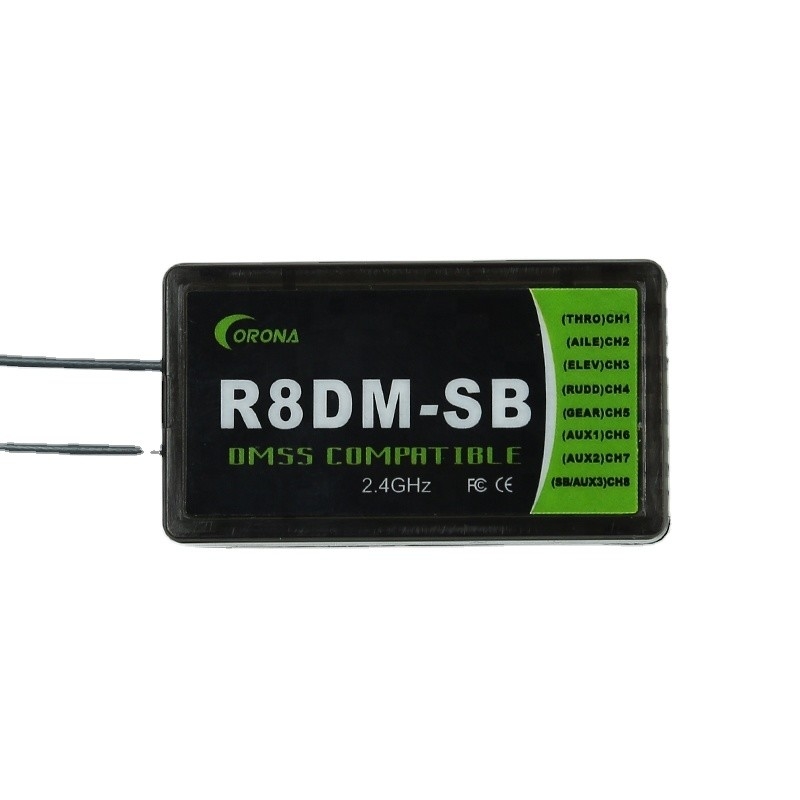

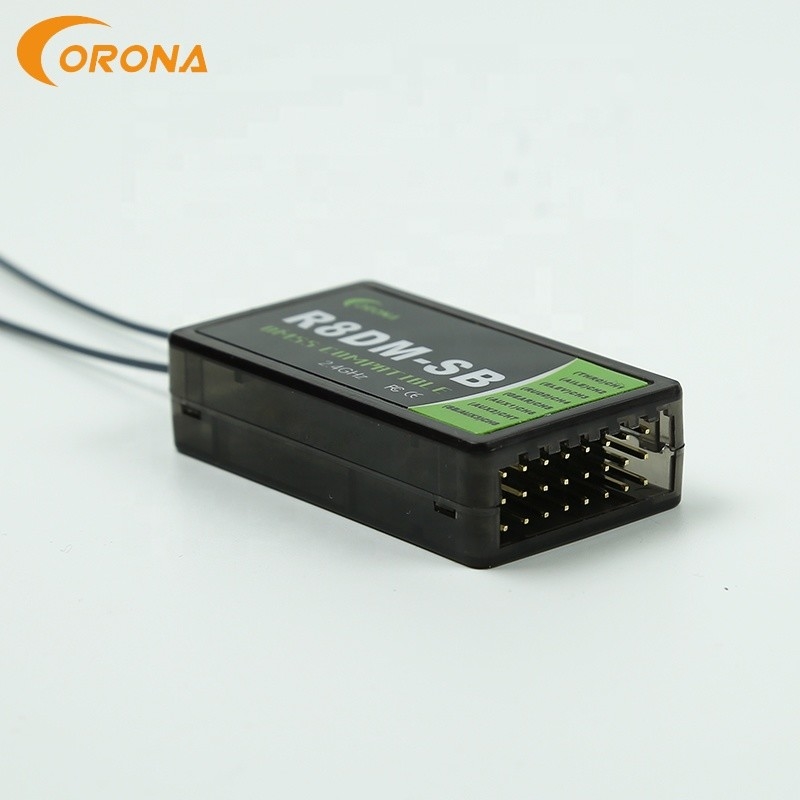

Corona R8DM-SB 2.4g remote control JR DMSS receiver untuk XG6,XG7,XG8 ,XG11 dan XG14


Deskripsi Produk :








Pengepakan & Pengiriman
Jual Unit: Item tunggal
Ukuran paket tunggal: 10X14.2X3 cm
Berat kotor tunggal: 0,032 kg
Fitur:

• Wtanpa penggunaan keluaran S.bus mendukung perluasan saluran servo, R8DM memiliki 8 saluran PWM, R6DM memiliki 6 saluran PWM dan R4DM memiliki 4 saluran PWM.
• Dengan menggunakanOutput S.BUS mendukung perluasan saluran servo, R8DM mengeluarkan sinyal S.BUSpada tanggal 8^thsaluran,R6DM mengeluarkan sinyal S.BUS aktif6^thsaluran DanR4DM mengeluarkan sinyal aktif4^thsaluran, saluran lainnya masih mengeluarkan sinyal PWM standar.
• latensi 13mS di bawahmenghubungkandenganJR-XG7, dan latensi 14mS di bawah linrajadengan pemancar lainnya.

Spesifikasi:

• Rentang Tegangan: 3.6 ~ 8.5V
• Operasi Saat Ini: 35mA ~ 60mA
• Suhu operasi: -10~70 degC
• Latensi: 13mS atau 14mS
• Sensitivitas: sekitar -100dBm untuk R8DM , -98dBm untuk R6DM dan -96dBm untuk R4DM
• Berat: 11g untuk R8DM , 8g untuk R6DM dan 7g untuk R4DM

Pengepakan produk:
Penerima x1,
hubung singkat x1,
alat obeng x1
Mengikat prosedur:

1. Nyalakan pemancar JR DMSS, simpan dalam jarak 0,5M~1,0m dari penerima.Operasi tambahan apa pun pada pemancar tidak diperbolehkan saat pemancar menyala.
2. Masukkan sirkuit pendek.Tempat penyisipan berubah sebagai pemancar yang berbeda.Hubungkan sirkuit pendek seperti yang ditunjukkan gambar di bawah ini:

Menyisipkan short-circuiter saat mengikat seperti gambar di atas.
Kiat: Tempat penyisipan berubah sebagai pemancar yang berbeda.


3. Hubungkan baterai ke penerima sambil menekan tombol penerima.LED Merah menyala dan LED Hijau mati ketika penerima sedang mencari sinyal, lalu beralih ke LED Hijau dan LED Merah mati, yang menandakan pengikatan berhasil.

Pengaturan gagal-aman:
R8DM, R6DM atau R4DM mengatur failsafe pada pemancar DMSS seperti pengoperasian penerima JR DMSS.Kami sangat menyarankan Anda menyetel fitur failsafe sebelum Anda menerbangkan model Anda.Pengaturan Failsafe yang berguna akan mematikan throttle model setelah penerima kehilangan sinyal, sehingga tidak terbang tak terkendali.
Deskripsi pengalihan fungsi mode keluaran SBUS dan mode keluaran non sbus:
Jika penerima Anda terhubung dengan pemancar Anda, harap matikan pemancar Anda.Ketika lampu LED penerima Anda berwarna merah, tekan tombol dan tahan selama lebih dari 6 detik dan tidak lebih dari 10 detik, lepaskan tombol untuk melihat lampu kilat led hijau.Setelah itu, menekan tombol lagi sekarang, penerima kembali ke lampu merah, yang menghadirkan satu sakelar mode keluaran lengkap dengan sukses.
Ketika led hijau berkedip lambat menunjukkan mode keluaran non SBUS beralih ke mode keluaran SBUS, dan ketika led hijau berkedip cepat menunjukkan mode keluaran SBUS beralih ke mode keluaran non SBUS.
Di bawah mode keluaran SBUS, Anda bisa mendapatkan keluaran S.BUS pada saluran servo terakhir dan fungsi saluran lainnya tidak berubah.
CATATAN: jika Anda ingin menyetel ulang penerima ke mode normal, Anda dapat memasang ulang penerima ke pemancar Andaatau lakukan peralihan mode lagi.
ASdi bawah status kerja,status LED ditunjukkanseperti di bawah ini:
